Máy đột dập CNC

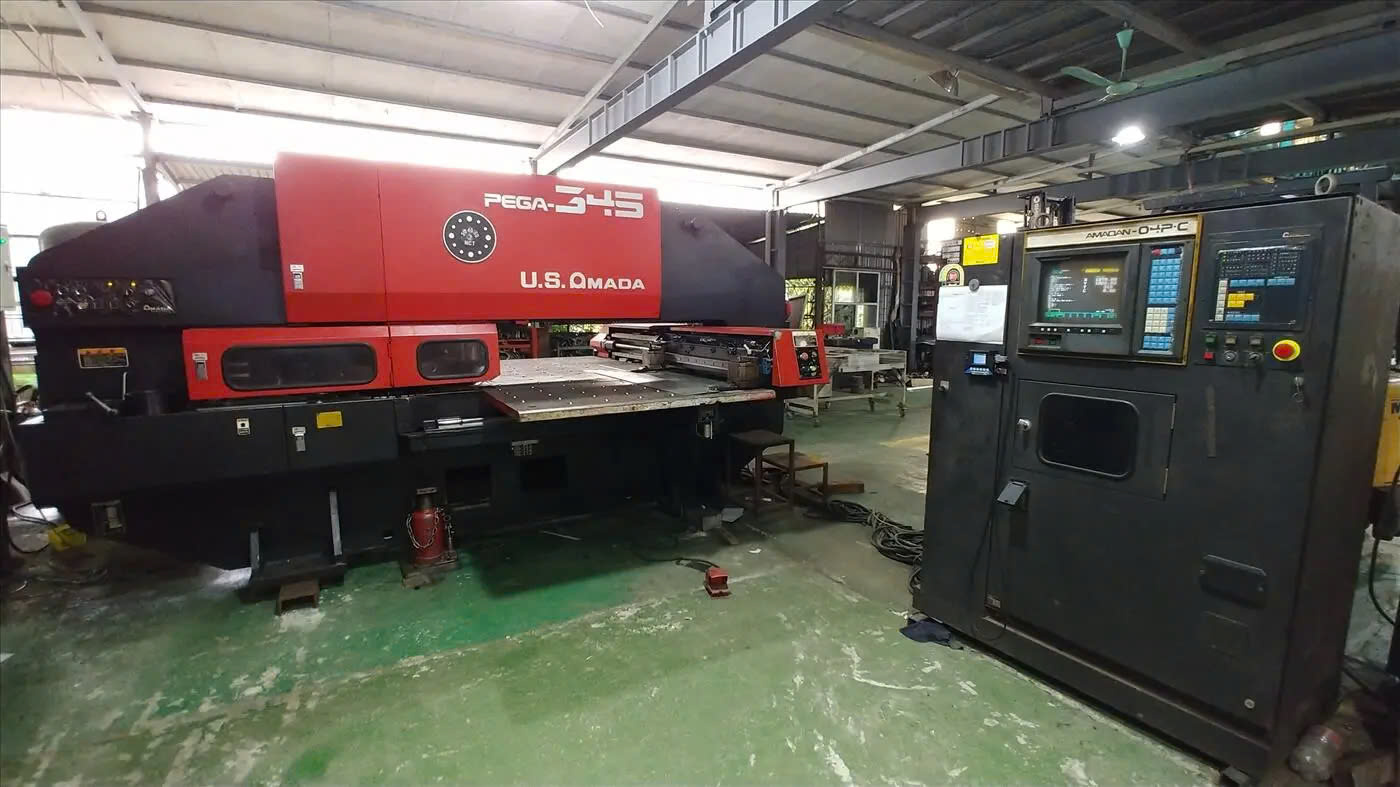

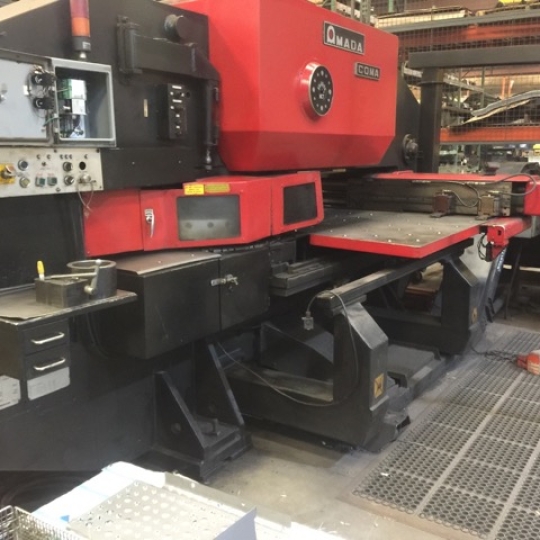

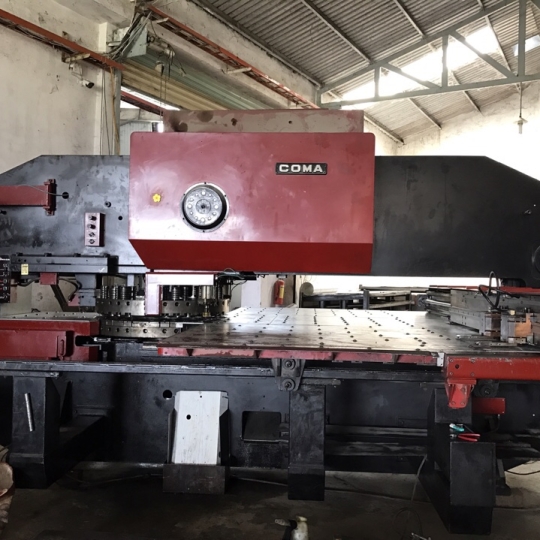

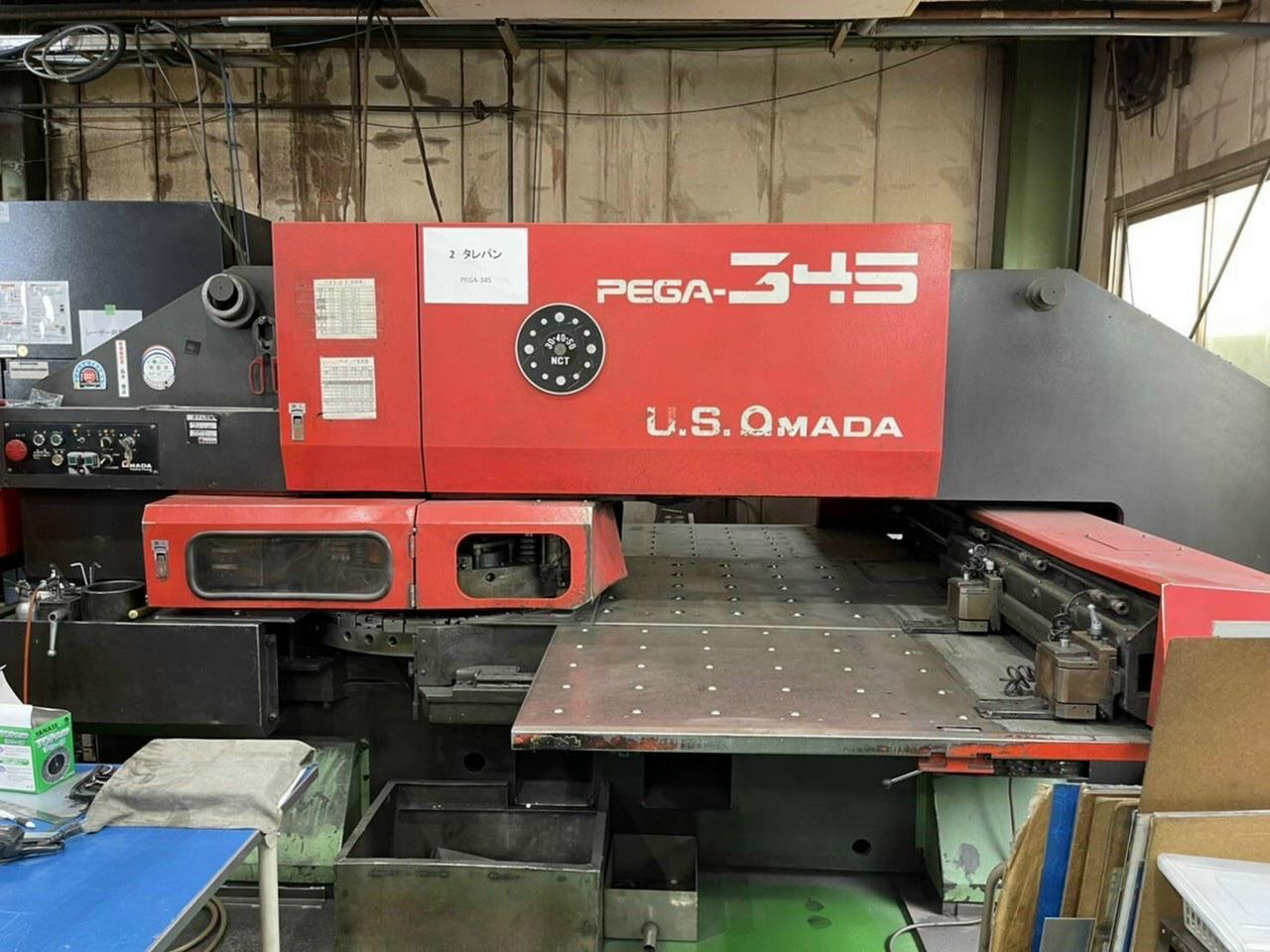

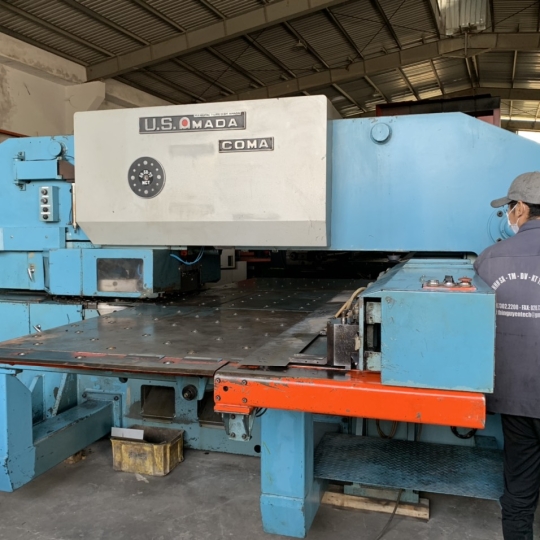

Gia công đột dập CNC là một quy trình sản xuất kim loại tấm được thực hiện bằng máy đột dập CNC (Computer numerically controlled). Có 2 loại máy đột dập đơn và đột dập đa hệ. Máy đột dập CNC về cơ bản được lập trình để di chuyển một tấm kim loại theo hướng x và y để định vị chính xác tấm kim loại dưới ram đục lỗ của máy, sẵng sàng đục lỗ hoặc tạo hình.
Phạm vi xử lý cho hầu hết các máy dập CNC là kim loại dày 0.5 mm - 6 mm thuộc các loại vật liệu: thép, inox, nhôm, zintec, thép mạ kẽm...
Hình dạng lỗ đột, dập từ đơn giản như hình tròn, hình chữ nhật cho đến các hình dạng phức tạp hơn. Những chi tiết phức tạp được tạo ra bằng cách kết hợp các lần đột dập đơn với các hình học đơn giản để tạo ra thành phẩm. Máy đột dập CNC cũng có thể tạo ra các hình dạng 3D - thường được sử dụng trong thiết kế vỏ kim loại. Một số loại máy hiện đại có khả năng nhấn các luồn, gấp tab nhỏ, đục các cạnh bị cắt...
Đặc điểm của máy đột dập CNC
-
Máy đột dập CNC là loại máy công nghiệp, chuyên gia công đột dập kim loại tấm khổ lớn.
-
Chất lượng Sản phẩm của máy đột dập CNC phụ thuộc vào chương trình, bản thiết kế được đưa vào máy. Người điều khiển chủ yếu theo dõi các chức năng hoạt động của máy.
-
Máy đột dập CNC dễ vận hành, thao tác. Khi phát hiện sai lệch về kích thước hay các lỗi phát sinh khác, có thể điều chỉnh kịp thời thông qua màn hình điện tử, vừa nhanh chóng lại giảm thiểu các rủi ro về chi phí.
-
Tốc độ đột dập nhanh, chính xác đến từng chi tiết, thích hợp với các sản phẩm cần độ chính xác cao và năng suất lớn.
Lập trình trên máy dập CNC
Lập trình CNC là computer aided manufacturing (CAM) - chỉ những phần mềm sinh ra những đoạn mã hợp lệ cho máy CNC và được máy cắt theo hình dạng đã được thiết kế bởi hệ thống CAD.
Thông tin về một thiết kế có thể được trình bày ở dạng 2D như tệp dxf hoặc dwg hoặc định dạng tệp 3D. Thông tin này sau đó sẽ được sử dụng để gán công cụ chính xác, đột dập kim loại tấm và tạo thành sản phẩm mong muốn.
Phần mềm cũng có thể được sử dụng để thiết lập bố trí các thành phần hiệu quả nhất từ một kích thước nhất định của tấm kim loại.
Những điều cần nhớ khi thiết kế bản vẽ
Đường kính lỗ lý tưởng không được nhỏ hơn thước đo vật liệu của tấm kim loại được đột dập CNC.
Các công cụ đột dập theo cụm có thể được sử dụng để giảm bớt thời gian đột CNC và tiết kiệm tiền cho các lô gia công kim loại tấm có nhiều lỗ với quy trình lặp đi lặp lại. Các công cụ này có thể thực hiện đột 1000 lỗ mỗi phút. Và nó đặc biệt hiệu quả khi thực hiện đột dập các chi tiết như tấm chắn thông gió, lưới loa, bảng đèn LED hoặc các phụ kiện ánh sáng.
Công cụ khắc được sử dụng để xác định tên bộ phận, cấp độ, tên khách hàng hoặc sản phẩm thực hiện. Thông thường khi gia công kim loại tấm cho khách hàng, họ muốn có thể xác định được thành phần này là gì, sản phẩm đó là bộ phận gì trong sản xuất, tương ứng với phụ tùng nào... khắc CNC có thể là một giải pháp hữu ích để đánh dấu. Một lợi thế của việc sử dụng máy dập CNC để thực hiện việc khắc này là bất kỳ thay đổi đơn giản nào đối với thông tin mà khách hàng yêu cầu có thể được lập trình lại mà không phát sinh thêm chi phí.
Trên đây là một số thông tin về công nghệ đột dập CNC. Hy vọng những chia sẻ trong bài viết đã giúp bạn hiểu hơn về máy đột dập CNC và quy trình gia công đột dập CNC.
